【东风22米升降车(国五)主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
288 |
|
产品名称 |
JDF5120JGK22E5型高空作业车 |
产品号 |
ZMFK459901F |
|
总质量(Kg) |
12300 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
10400×2470×3900 |
|
整备质量(Kg) |
12105 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
19/10 |
前悬/后悬(mm) |
1230/3090 |
|
轴数 |
2 |
轴距(mm) |
3950,4500,4700,5200,5600 |
|
轴荷(Kg) |
4605/7695 |
最高车速(Km/h) |
90 |
|
其它 |
前伸760mm,后伸120mm;侧面防护及后下部防护装置为整体式结构,后下部防护装置离地高度:540mm;ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS. |
|
【底盘技术参数】 |
|
底盘型号 |
EQ1161LJ9BDE |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
外形尺寸(mm) |
7020,7880,8277,8888,9877×2380×2865,2885 |
轮胎数 |
6 |
|
接近角/离去角(°) |
19/13 |
轮胎规格 |
9.00R20,9.00-20,10.00R20 |
|
钢板弹簧片数 |
8/10+7 |
前轮距(mm) |
1858,1949,1923 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1806,1865 |
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YC4EG170-50
YC4EG185-50
ISB210 50
ISB180 50
ISD160 50 |
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司 |
4730
4730
5900
5900
4500 |
125
136
155
132
118 |
产品主要特点
1. 举升液压油缸采用进口密封件，工件斗在升降、旋转过程中平稳过渡，不发抖不摇晃，安全性更好；

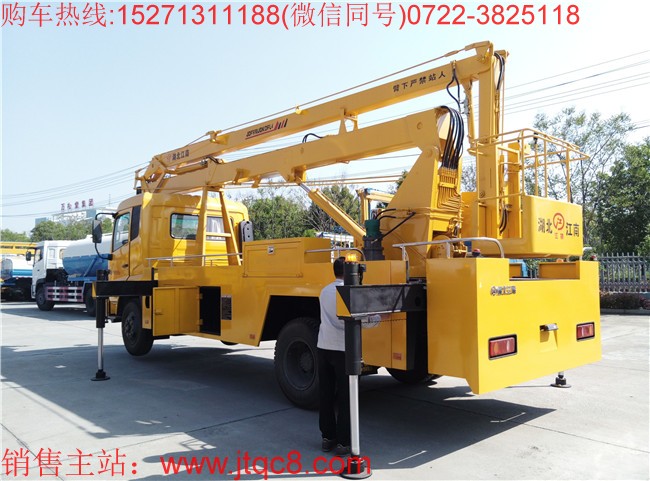

2. 随车安装四支推拉式液压支腿，稳定性更强；四支腿可同步操作，也可单独操作，支腿跨度，支腿跨距：纵向5600mm×横向4000mm。
3. 举升系统采用三节折臂，工作平台可实现360度旋转。设置有1000kg重量起吊；工作臂可前伸1M。上臂装有举升仰角指示标牌，可随时观察起身角度，以便安全作业。
4. 上下均带操作系统，工作斗中带操纵装置，可在工作斗中操控升降、旋转；外置拉杆机械调平系统，带油缸锁止功能，转台和工作斗双位操作；工作斗内安装有启动和熄火控制。
5. 采用加强型东风专用底盘，整车一体化设计，承载力强、可靠性高。
6.该升降车作业结构简单，操作方便，安全可靠，外型美观，广泛适用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。
专利之处：
1.电控操作
2.四条支腿可全部水平伸缩
3.工作斗内带发动机启动熄火装置
4.吊勾臂可以伸缩1米
5.带举升仰角指示器
|
